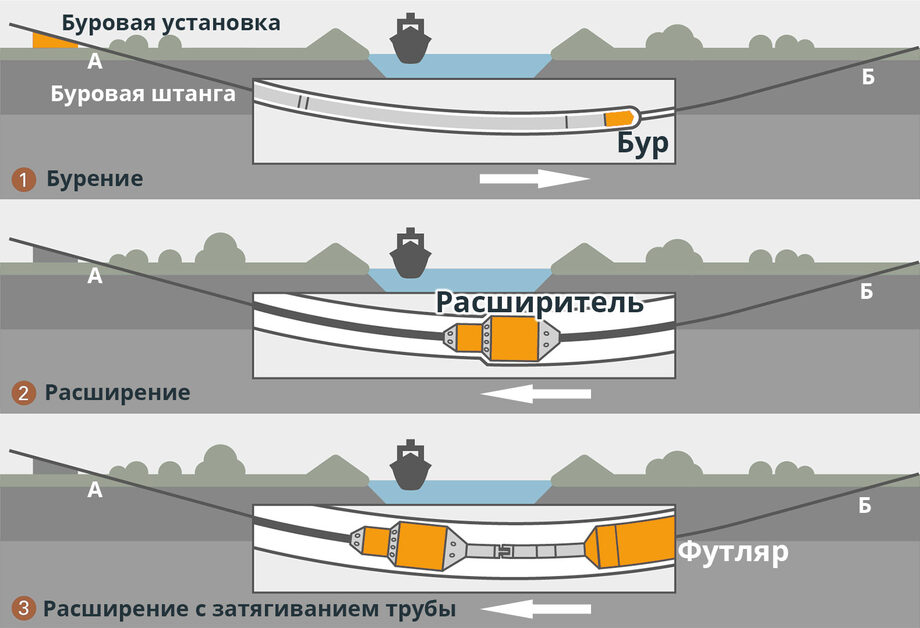

Технология горизонтально направленного бурения стала зрелым и эффективным методом строительства, широко применяемым при прокладке нефтегазопроводов, водопроводов, канализационных сетей и других трубопроводов, а также силовых и телекоммуникационных кабелей при пересечении рек и каналов, автомобильных дорог, железных дорог, взлётно-посадочных полос аэропортов, пляжей, островов, густонаселённых районов, инженерных коридоров и каналов.
В последние годы технология ГНБ особенно активно применяется в экологических проектах, реконструкции и расширении муниципальных инженерных сетей, а также в крупных проектах по прокладке трубопроводов через реки. Совместное использование системы циркуляции и регенерации бурового раствора с установкой горизонтально направленного бурения обеспечивает эффективное выполнение работ по прокладке трубопроводов.
При выполнении ГНБ-бурения буровой раствор играет ключевую роль, напрямую влияя на эффективность бурения, устойчивость стенок скважины и смазку бурового инструмента. Основные требования к буровому раствору при ГНБ включают:
- Вынос бурового шлама
Буровой раствор должен обладать хорошими суспензионными свойствами для эффективного удаления выбуренной породы из скважины. - Смазка бурового инструмента
Снижение трения между бурильной колонной и стенками скважины позволяет уменьшить крутящий момент и тяговое усилие. - Стабилизация стенок скважины
Предотвращение обрушения и сужения скважины, особенно в рыхлых или водонасыщенных грунтах. - Охлаждение бурового долота
Снижение температуры бурового инструмента способствует увеличению срока его службы. - Контроль пластового давления
Поддержание необходимого давления помогает предотвратить водопроявления и потери бурового раствора.
Описание системы регенерации бурового раствора для ГНБ
Система регенерации бурового раствора для ГНБ представляет собой специализированное оборудование для очистки и повторного использования бурового раствора при выполнении работ методом горизонтально направленного бурения. Основной задачей системы является эффективная регенерация и циркуляция бурового раствора с минимальным воздействием на окружающую среду.
Основное оборудование системы регенерации бурового раствора ГНБ:
- Вибросито
Используется для отделения бурового шлама и крупных твёрдых частиц из бурового раствора. - Пескоотделитель
Предназначен для удаления песчаных частиц и повышения степени очистки бурового раствора. - Илоотделитель
Обеспечивает дальнейшее отделение мелкодисперсных твёрдых частиц. - Центрифуга
Используется для обработки бурового раствора высокой плотности и отделения ультратонких частиц. - Ёмкость бурового раствора
Применяется для приготовления, перемешивания и хранения бурового раствора. - Шламовый насос
Обеспечивает транспортировку бурового раствора между технологическими узлами системы. - Система трубопроводов
Соединяет оборудование системы и обеспечивает непрерывную циркуляцию бурового раствора.
Технологический процесс системы регенерации бурового раствора ГНБ
Подающий насос транспортирует буровой раствор из шламового амбара в приёмную ёмкость вибросита. После первичной очистки на вибросите крупные частицы бурового шлама отделяются, а обработанный буровой раствор поступает в отсек питания пескоотделителя. Далее песковый насос подаёт раствор в гидроциклоны пескоотделителя, где удаляются частицы песка. После обработки очищенный раствор переливается в отсек питания илоотделителя. Затем насос подаёт раствор в гидроциклоны илоотделителя, где отделяются более мелкие твёрдые частицы. После этого очищенный буровой раствор поступает в резервуар хранения, откуда буровым насосом снова подаётся в систему ГНБ для повторного использования.
Для регулирования плотности, вязкости и других параметров бурового раствора в систему через смесительное устройство добавляются необходимые материалы и химические реагенты. После равномерного смешивания буровой раствор вновь подаётся в систему горизонтально направленного бурения для дальнейшей циркуляции.
Преимущества системы регенерации бурового раствора ГНБ
- Высокая эффективность очистки
Трёхступенчатая система очистки обеспечивает эффективное удаление твёрдых частиц и высокое качество очистки бурового раствора. - Энергосбережение и экологичность
Повторное использование бурового раствора снижает расход материалов и уменьшает объём отходов, что способствует снижению затрат и соответствует экологическим требованиям. - Удобство эксплуатации
Рациональная конструкция системы обеспечивает простоту управления, удобство обслуживания и возможность длительной непрерывной работы.
Области применения системы регенерации бурового раствора ГНБ
- Прокладка нефтегазопроводов
Используется при строительстве магистральных нефтяных и газовых трубопроводов методом ГНБ. - Муниципальное строительство
Применяется при прокладке городских подземных коммуникаций, включая водопроводы и кабельные линии. - Переходы через водные преграды
Используется при строительстве трубопроводных переходов через реки, озёра и другие водоёмы. - Сложные геологические условия
Подходит для работы в песчаных, глинистых и других сложных грунтах.
