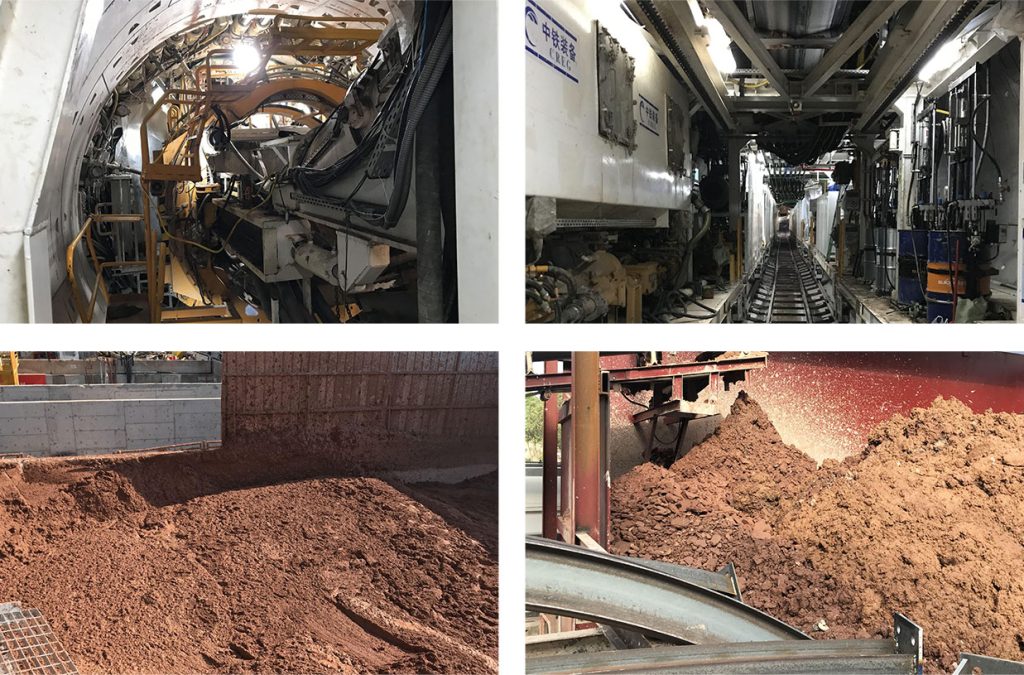

Грунт, образующийся при щитовой проходке (также называемый щитовым буровым раствором или отработанным грунтом), представляет собой смесь отходов, образующуюся в процессе работы тоннелепроходческого комплекса (ТПМК). В его состав входят разработанный грунт, буровой раствор, химические добавки и подземные воды. Такой грунт может содержать тяжёлые металлы (например, свинец, мышьяк), масла, химические реагенты и другие вредные вещества. При прямом складировании или захоронении он способен загрязнять окружающую почву и грунтовые воды. Необработанный влажный грунт может вызывать пыление (после высыхания) или просачивание шлама (в увлажнённом состоянии), что негативно влияет на качество воздуха и водные объекты. Поэтому обязательна эффективная обработка щитового грунта.
Описание системы обработки щитового грунта

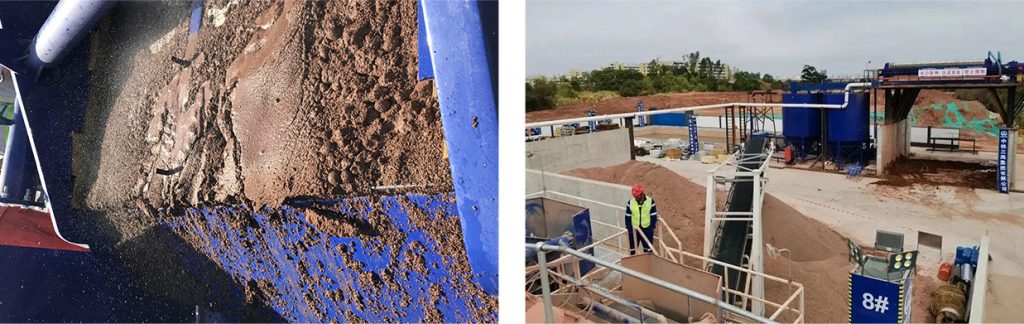

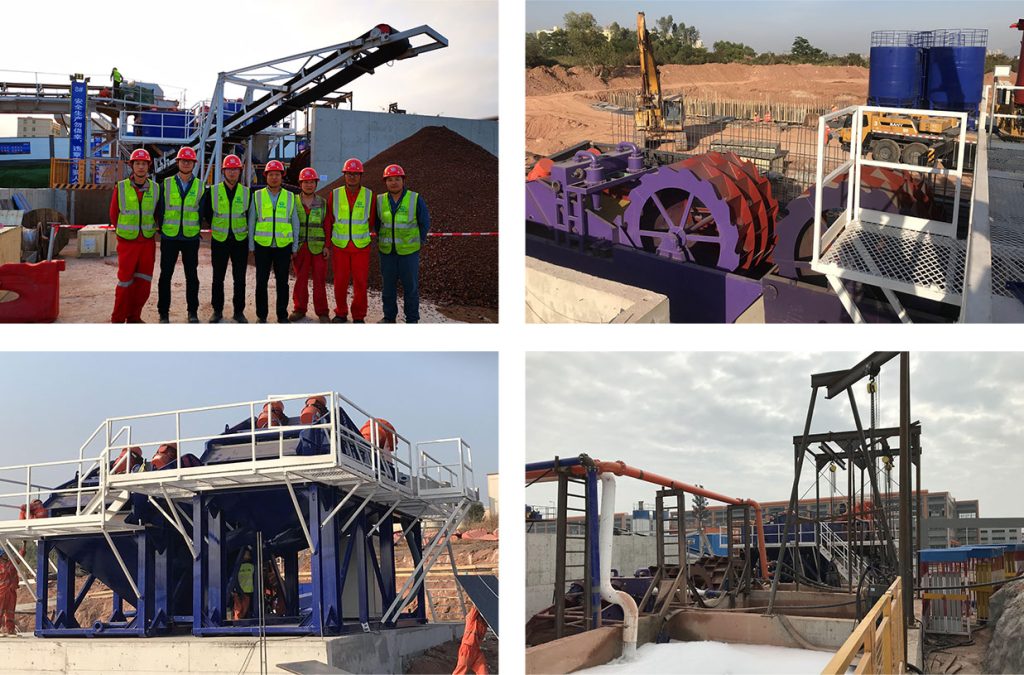

Система обработки щитового грунта предназначена для переработки грунта, образующегося при проходке с использованием грунтопригружающего щита. Она обеспечивает разделение песка, мелкого песка и глинистой фракции, обезвоживание, сокращение объёма отходов для транспортировки, а также вторичное использование ресурсов. Система позволяет добиться нулевого сброса шлама и соответствует экологическим требованиям. Система имеет модульную конструкцию и состоит из следующих основных узлов: оборудование для пульпообразования, грубый виброгрохот, пескомойка, тонкий виброгрохот, гидроциклон для удаления песка, шламовые насосы с трубопроводной обвязкой, фильтр-пресс и др. Система отличается простой конструкцией, удобна для транспортировки и быстрого монтажа/демонтажа. Для геологических условий с высоким содержанием песка и гравия, а также для выполнения экологических требований по рециклингу грунта, данная система EPB-щита помимо стандартного оборудования (вибросито, гидроциклонов, фильтр-прессов) дополнительно оснащена пескомойкой, которая обеспечивает высокое качество отделённого мелкого песка, пригодного для использования в некоторых гражданских строительных работах. Система обработки щитового грунта работает по замкнутой сбалансированной схеме, что позволяет полностью рециркулировать воду. В процессе работы система не потребляет пресную воду.
Преимущества системы обработки щитового грунта
- Модульное конструктивное исполнение — готовое комплексное решение;
- Простота конструкции, удобство транспортировки, быстрый монтаж и демонтаж;
- Для условий с высоким содержанием песка и гравия, а также требований к рециклингу грунта: система оснащена пескомойкой, которая гарантирует качество отделённого мелкого песка, пригодного для использования в гражданском строительстве;
- Замкнутая сбалансированная схема с полной рециркуляцией воды — отсутствие потребления пресной воды в процессе работы.
Области применения системы
- Обработка грунта EPB-щитов (грунтопригружающих щитов);
- Переработка строительного грунта (отходов стройплощадок);
- Обработка донных отложений при очистке рек и каналов.
Пример результата обработки щитового грунта
